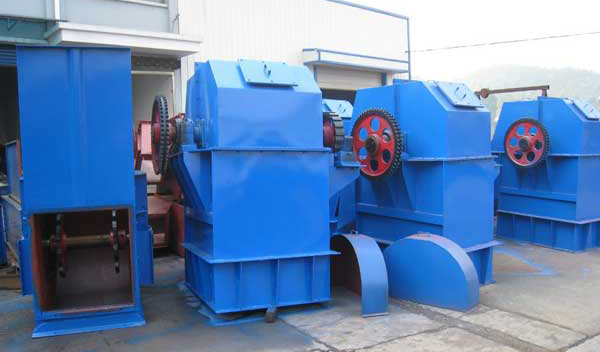

一、提升机的用途及特点

提升机是应用 广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。

TB-NE系列板链式提升机（以下称NE系列板链式提升机）是本公司引进国外同类产品 技术开发的产品。在各工业 ，这类提升机应用极广，由于节能高效，正在逐步淘汰HL型等环链式提升机。

NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

本提升机具有以下特点：

1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。

2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。

4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。

5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)。

6、密封性好。环金污染少。

7、运行可靠性好。 的设计原理，保证了整机运行的可靠性，无故障时间超过了3万小时。

8、操作、维修方便、易损件少。

9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

11、使用成本低。由于节能和维修少，使用成本极低。

二、提升机的技术规范

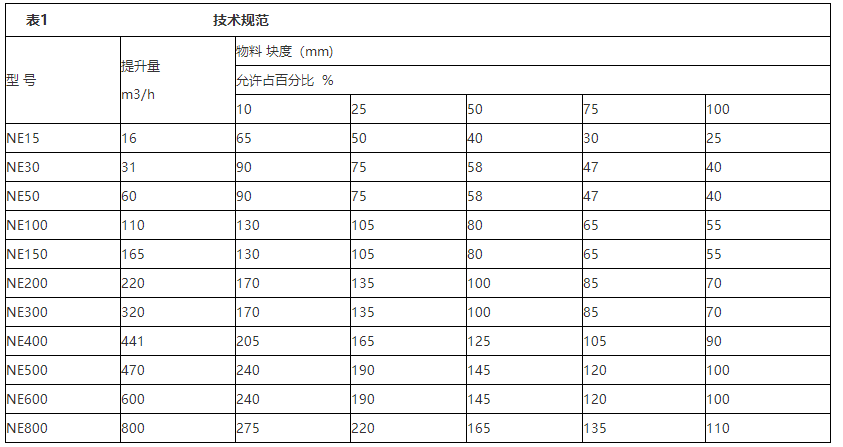

NE系列提升机得技术规范见表1：

三、提升机的结构

NE系列板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件--有料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。

驱动装置-采用多种驱动组合驱动，（依用户实际需要而定）。驱动平台上装有检修架和栏杆。

驱动装置分左装和右装两种

左装：面对喂料口，驱动装置布置在机壳左侧。

右装：面对喂料口，驱动装置布置在机壳右侧。

上部装置--安装有轨道（双排链），你志气，卸料口装有防回料橡胶板。

中间节--部分中间节装有轨道（双排链），以防链条工作中摆动。

下部装置--按装有涨紧装置，NE15-NE100采取弹簧涨紧，NE150-NE800采取坠重箱涨紧。
